机器学习实践：图像分类

卷积神经网络简介

卷积神经网络 (CNN) 可用于逐步提取越来越高级别的图像内容表示结果，这一发现标志着图像分类模型的构建取得了重大突破。CNN 不会通过预处理数据得出纹理和形状等特征，而是仅将图像的原始像素数据用作输入，然后“学习”如何提取这些特征，最终推断出这些特征构成的对象。

首先，CNN 会接收一个输入特征图：三维矩阵，其中前两个维度的大小分别与图像的长度和宽度（以像素为单位）对应。第三个维度的大小为 3（对应于彩色图像的 3 个通道：红色、绿色和蓝色）。CNN 包括多个模块，每个模块执行三个操作。

1. 卷积

卷积会提取输入特征图的图块，并向这些图块应用过滤器以计算新特征，生成输出特征图（也称为“卷积特征”，大小和深度可能与输入特征图的不同）。卷积由以下两个参数定义：

• 所提取图块的大小（通常为 3x3 或 5x5 像素）。
• 输出特征图的深度，对应于应用的过滤器数量。

在进行卷积期间，过滤器（大小与图块大小相同的矩阵）会有效地在输入特征图的网格上沿水平和垂直方向滑动，一次移动一个像素，从而提取每个对应的图块（参见图 3）。

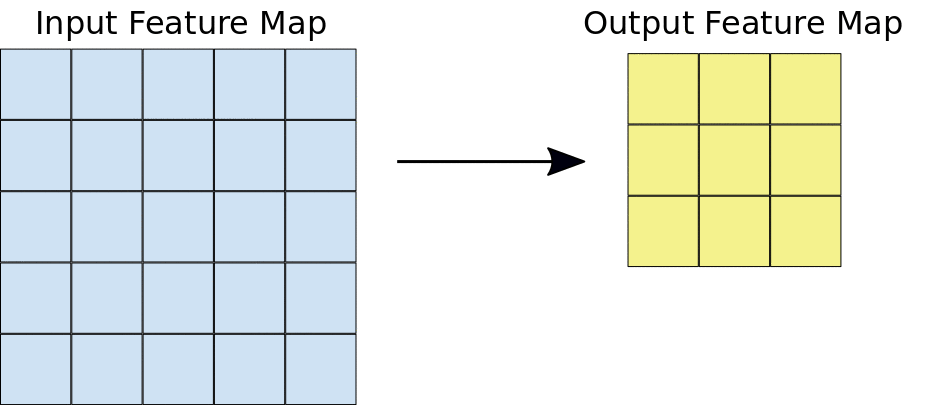

图 3. 在 5x5 输入特征图（深度为 1）上执行 3x3 卷积（深度也为 1）。在 5x5 特征图中，可以提取图块的 3x3 位置有 9 个，因此该卷积会生成一个 3x3 输出特征图。

对于每个过滤器-图块对，CNN 会对过滤器矩阵和图块矩阵执行元素级乘法运算，然后对所得矩阵的所有元素求和，得出一个值。每个过滤器-图块对的每个结果值都会输出到卷积特征矩阵中（参见图 4a 和 4b）。

图 4a. 左图：5x5 输入特征图（深度为 1）。右图：3x3 卷积（深度为 1）。

图 4b. 左图：在 5x5 输入特征图上执行 3x3 卷积。右图：生成的卷积特征。点击输出特征图中的值即可查看其计算方式。

在训练期间，CNN 会“学习”过滤器矩阵的最优值，以便能够从输入特征图中提取有意义的特征（纹理、边缘、形状）。随着应用于输入特征图的过滤器数量（输出特征图的深度）不断增加，CNN 可以提取的特征数量也会增加。但需要做出权衡的地方是，过滤器构成了 CNN 要使用的大部分资源，因此，添加的过滤器越多，训练时间越长。此外，添加到网络的每个过滤器带来的增量价值都比上一个过滤器少，因此，工程师希望构建这样一种网络：尽量使用最少的过滤器提取出正确分类图像所需的必要特征。

2. ReLU

每次执行卷积运算后，CNN 都会向卷积特征应用修正线性单元 (ReLU) 转换，以便将非线性规律引入模型中。ReLU 函数 \(F(x)=max(0,x)\)会针对 x > 0 的所有值返回 x，针对 x ≤ 0 的所有值返回 0。

3. 池化

ReLU 之后是池化步骤，即 CNN 会降低卷积特征的采样率（以节省处理时间），从而减少特征图的维数，同时仍保留最关键的特征信息。此过程常用的算法称为最大池化。

最大池化采用的运算方式与卷积的运算方式类似。我们在特征图上滑动并提取指定大小的图块。对于每个图块，最大值会输出到新的特征图，所有其他值都被舍弃。最大池化运算采用以下两个参数：

• 最大池化过滤器的大小（通常为 2x2 像素）
• Stride：各提取图块间隔的距离（以像素为单位）。最大池化与卷积不同：在执行卷积期间，过滤器在特征图上逐个像素滑动，而在最大池化过程中，步长会确定每个图块的提取位置。对于 2x2 过滤器，步长为 2 表示最大池化运算将从特征图中提取所有非重叠 2x2 图块（参见图 5）。

图 5. 左图：使用 2x2 过滤器和步长 2 在 4x4 特征图上执行最大池化运算。右图：最大池化运算的输出。请注意，此时生成的特征图为 2x2，仅保留了每个图块的最大值。

全连接层

卷积神经网络的末端是一个或多个全连接层（当两个层“完全连接”时，第一层中的每个节点都与第二层中的每个节点相连）。全连接层的作用是根据卷积提取的特征进行分类。通常，最后的全连接层会包含一个 softmax 激活函数，该函数会针对模型尝试预测的每个分类标签输出一个概率值（范围为：0-1）。

图 6 展示了卷积神经网络的端到端结构。

图 6. 上图中显示的 CNN 包含两个用于提取特征的卷积模块（卷积 + ReLU + 池化）和两个用于分类的全连接层。其他 CNN 可能包含更多或更少的卷积模块和全连接层。工程师会经常进行试验，以便为模型找出可产生最佳结果的配置。
